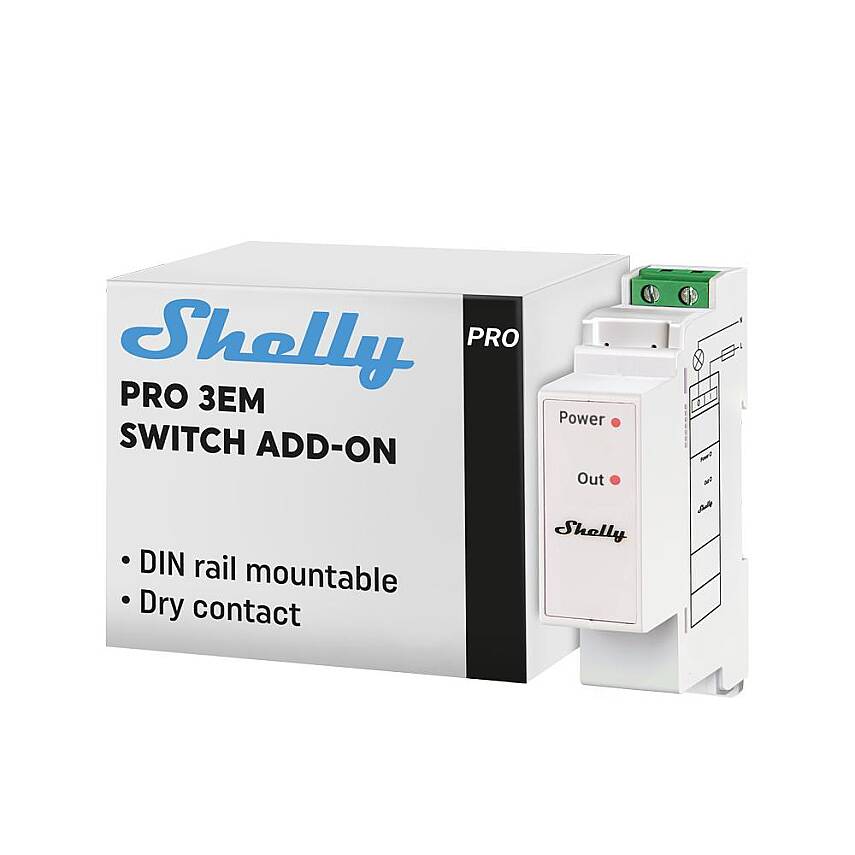

Shelly Pro 3EM Switch Add-on, Shelly Pro 3EM serisinin kabiliyetlerini genişletmek için tasarlanmış, galvanik izolasyonlu bir dry contact anahtar modülüdür. Kontaktör veya farklı elektriksel ekipmanların kontrolünü, Shelly Pro 3EM ile birlikte daha esnek hale getirir. DIN ray montajlı formu ve Pro 3EM cihazına proprietary serial interface üzerinden bağlanması sayesinde pano içi otomasyon kurulumlarında kompakt ve kontrollü bir genişleme sunar.
Uyumluluk Notu: Bu ürün yalnızca Shelly Pro 3EM ve Shelly Pro 3EM 3CT63 ile uyumludur.
Öne Çıkan Özellikler
- Galvanik izolasyonlu anahtar: Pro 3EM altyapısını genişleterek kontaktör/ekipman kontrolüne imkân verir.
- Dry contact çıkış: Potansiyelsiz kontak yapısıyla geniş uygulama senaryolarına uygun anahtarlama.

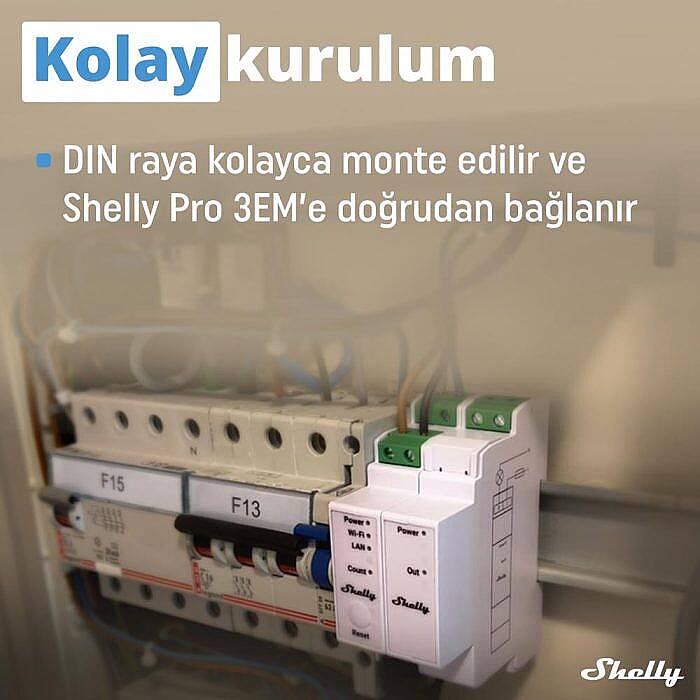

- DIN ray montaj: Pano içi profesyonel kurulum formatı.
- Pro 3EM’e entegre çalışır: Shelly’ye özel serial add-on arayüzü üzerinden bağlantı.
- Dahili sıcaklık algılama: İç sıcaklık ölçümü ve raporlama kabiliyeti.
- Kompakt form: Pro 3EM’e bağlı olacak şekilde tasarlanmış ince DIN gövde.
Teknik Özellikler
| Montaj | DIN ray, Shelly Pro 3EM cihazına bağlı (attached) |
|---|---|
| Giriş / Çıkış | 1 yük devresi girişi: I / 1 yük devresi çıkışı: O |
| Çıkış tipi | Dry contact (potansiyelsiz kontak) |
| Besleme | DC 3.3 V ve 12 V (Shelly Pro 3EM cihazından) |
| Güç tüketimi | < 1 W |
| Maks. anahtarlama gerilimi | AC: 240 V / DC: 30 V |
| Maks. anahtarlama akımı | AC: 2 A / DC: 2 A |
| Dahili sıcaklık sensörü | Var |

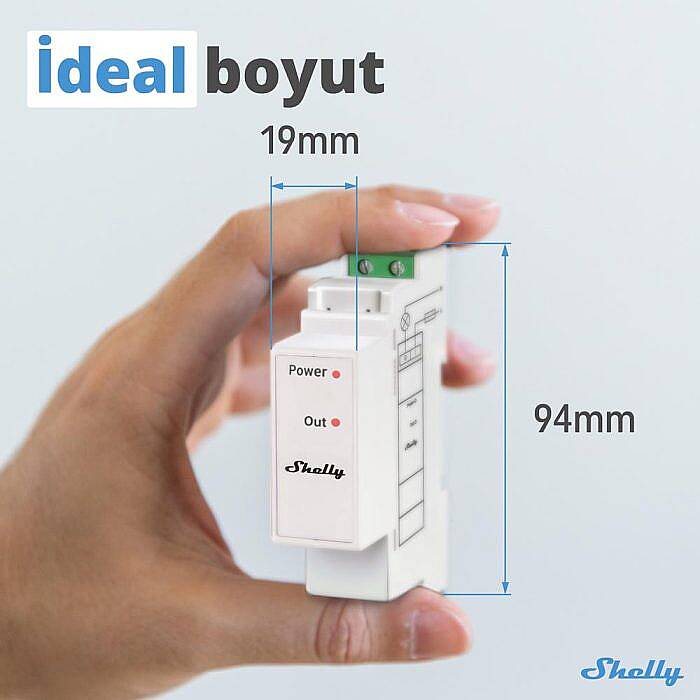

| Boyut (Y×G×D) | 94 × 19 × 69 mm (±0.5 mm) |
| Ağırlık | 20 ±1 g |
| Terminal torku (maks.) | 0.4 Nm |
| İletken kesiti | 0.5 – 2.5 mm² (20 – 14 AWG), solid/stranded/bootlace lugs |
| İletken sıyırma uzunluğu | 6 – 7 mm |
| Çalışma sıcaklığı | -20 °C to 40 °C |
| Nem | 30% to 70% RH |
| Maks. irtifa | 2000 m |
| Gövde | Plastik; Renk: Beyaz |
| Arayüz | Shelly proprietary serial interface (Add-on) |
Kullanım Alanları

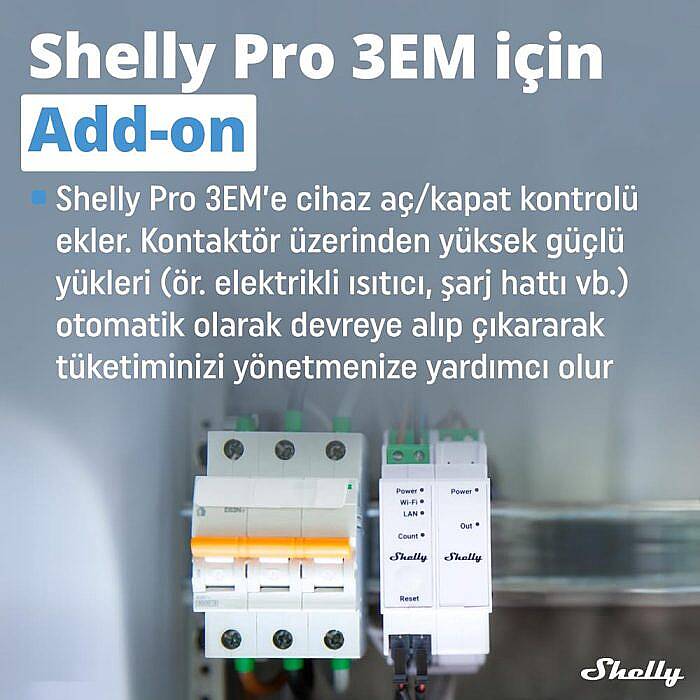

- Kontaktör kontrolü: Shelly Pro 3EM ile birlikte kontaktör ve benzeri endüktif ekipmanların anahtarlanması.
- Pano içi otomasyon genişletme: Pro 3EM ekosisteminde kontrol kabiliyetini artırma.
- Konut ve ticari projeler: MDU (otel/rezidans), küçük ofis/mağaza gibi yapılarda merkezi kontrol.
- Endüstriyel kullanım: Fabrika, su arıtma, rafineri gibi alanlarda uygun senaryolarda devre anahtarlama.
- Tarımsal uygulamalar: Çiftlik, silo vb. ortamlarda pano içi kontrol kurguları.
Kurulum Notu
Bu ürün yalnızca Shelly Pro 3EM ve Shelly Pro 3EM 3CT63 cihazlarıyla kullanılmalıdır. Pano içi bağlantılar ve devreye alma işlemleri, iş güvenliği ve mevzuat gereği yetkin elektrik personeli tarafından yapılmalıdır.
Dikkat: Cihaz enerjiliyken add-on arayüzünde yüksek gerilim bulunabilir. Bağlantı/servis işlemlerini yalnızca cihaz enerjisiz durumdayken gerçekleştiriniz. Yük devresi tarafında maksimum 2 A anahtarlama akımı limitlerine uyulmalıdır.
Paket İçeriği
- 1 x Shelly Pro 3EM Switch Add-on DIN Ray Kontaktör Kontrol Eklentisi
